YCF1/2/3 STEEL Y STRAINERS

See all Y Strainers

The Model YCF is a carbon steel Y strainer (wye strainer) that can be used in applications for steam, water, oil, or gas where protection from foreign matter in a pipeline is required. The YCF1 is 150# class, the YCF2 is 300# class, and the YCF3 is 600# class. For weld ends, see the Model YCW.

They are constructed from carbon steel, and have flanges that are drilled in accordance with ASME B16.5. Perforated 304 stainless steel screens are welded along the seam for maximum strength. If the media is not specified, screens for steam will be supplied. Options include epoxy coating and galvanizing, special flange drilling, and the addition of magnets.

Non-Shock Working Pressure for the YCF1 is 150psi at 565F for steam, 285psi at 100F for water, gas, and oil (WOG). The YCF2 is 300psi at 838F for steam, 740psi at 100F for WOG. The YCF3 is 600psi at 838F for steam, 1480psi at 100F for WOG.

These strainers self-clean by opening the drain plug connected to the blow-off port. See the maintenance instructions for more detailed information on servicing the strainer, and the submittal sheet for addtional technical data.

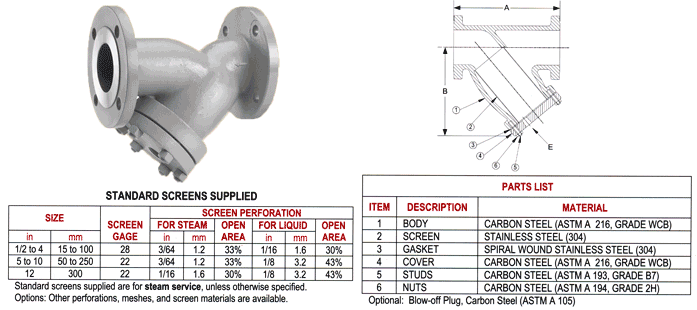

Illustration Image
swipe to see more products
MODEL SIZE
(in)
ENDS CLASS PRESS (STEAM)
(psi)
PRESS (WOG)
(psi)
WT
(lbs)
A
(in)
B
(in)
E
(in)
ITEM NO
 YCF1   1/2   150# FLGS   150   150   285   7   6-1/2   3-3/4   3/8   YCF10050
 YCF2   1/2   300# FLGS   300   300   740   6   6-1/8   3-3/4   3/8   YCF20050
 YCF3   1/2   600# FLGS   600   600   1480   6   6-5/8   3-1/2   3/8   YCF30050
 YCF1   3/4   150# FLGS   150   150   285   11   7-3/8   4-1/4   1/2   YCF10075
 YCF2   3/4   300# FLGS   300   300   740   13   7-3/4   4-1/4   1/2   YCF20075
 YCF3   3/4   600# FLGS   600   600   1480   13   8-3/8   3-3/4   1/2   YCF30075
 YCF1   1   150# FLGS   150   150   285   11   7-3/8   4-1/4   1/2   YCF10100
 YCF2   1   300# FLGS   300   300   740   13   7-7/8   4-1/4   1/2   YCF20100
 YCF3   1   600# FLGS   600   600   1480   13   8-3/8   3-3/4   1/2   YCF30100
 YCF1   1-1/4   150# FLGS   150   150   285   12   7   5-1/8   1/2   YCF10125
 YCF2   1-1/4   300# FLGS   300   300   740   19   8-1/8   5-1/8   1/2   YCF20125
 YCF3   1-1/4   600# FLGS   600   600   1480   19   10-1/8   5-1/2   1/2   YCF30125
 YCF1   1-1/2   150# FLGS   150   150   285   14   7-1/8   5-1/8   1/2   YCF10150
 YCF2   1-1/2   300# FLGS   300   300   740   19   8-1/4   5-1/8   1/2   YCF20150
 YCF3   1-1/2   600# FLGS   600   600   1480   27   10-1/4   5-1/2   1/2   YCF30150
 YCF1   2   150# FLGS   150   150   285   22   7-7/8   6-1/16   1/2   YCF10200
 YCF2   2   300# FLGS   300   300   740   33   9-1/2   6-1/16   1/2   YCF20200
 YCF3   2   600# FLGS   600   600   1480   40   11   7   1/2   YCF30200
 YCF1   2-1/2   150# FLGS   150   150   285   32   9-3/4   6-1/2   1   YCF10250
 YCF2   2-1/2   300# FLGS   300   300   740   44   10-3/8   6-1/2   1   YCF20250
 YCF3   2-1/2   600# FLGS   600   600   1480   60   12   8-1/4   1   YCF30250
 YCF1   3   150# FLGS   150   150   285   41   10-1/16   7-7/16   1   YCF10300
 YCF2   3   300# FLGS   300   300   740   58   12   7-5/16   1   YCF20300
 YCF3   3   600# FLGS   600   600   1480   78   13-1/2   9-1/4   1   YCF30300
 YCF1   4   150# FLGS   150   150   285   63   12-1/8   8-15/16   1-1/2   YCF10400
 YCF2   4   300# FLGS   300   300   740   90   14-1/2   8-15/16   1-1/2   YCF20400
 YCF3   4   600# FLGS   600   600   1480   160   18   12-1/2   1-1/2   YCF30400
 YCF1   5   150# FLGS   150   150   285   111   15-1/2   13-3/8   2   YCF10500
 YCF2   5   300# FLGS   300   300   740   180   19-5/16   13-3/8   2   YCF20500
 YCF1   6   150# FLGS   150   150   285   136   18-1/2   13-1/8   2   YCF10600
 YCF2   6   300# FLGS   300   300   740   180   19-5/16   13-1/8   2   YCF20600
 YCF3   6   600# FLGS   600   600   1480   364   25-5/8   20   2   YCF30600
 YCF1   8   150# FLGS   150   150   285   212   21-3/8   15-11/16   2   YCF20800
 YCF2   8   300# FLGS   300   300   740   304   23-3/8   15-7/8   2   YCF20800
 YCF3   8   600# FLGS   600   600   1480   670   31-3/4   24   2   YCF30800
 YCF1   10   150# FLGS   150   150   285   280   26   18-7/16   2   YCF11000
 YCF2   10   300# FLGS   300   300   740   470   27-3/8   18-7/16   2   YCF21000
 YCF3   10   600# FLGS   600   600   1480   1090   37-3/4   28-1/2   2   YCF31000
 YCF1   12   150# FLGS   150   150   285   460   29-7/8   21-3/16   2   YCF11200
 YCF2   12   300# FLGS   300   300   740   709   32   23-1/16   2   YCF21200
 YCF3   12   600# FLGS   600   600   1480   1558   45-1/2   34-1/2   2   YCF31200
