YCW 1/2/3 STEEL Y STRAINERS

See all Y Strainers

The Model YCW is a carbon steel Y strainer (wye strainer) that can be used in applications for steam, water, oil, or gas where protection from foreign matter in a pipeline is required.  The YCW1 is 150# class, the YCW2 is 300# class, and the YCW3 is 600# class.  For flanged ends, see the Model YCF.

They are constructed from carbon steel, and have weld ends machined to match schedule 40 pipe for YCW1/2, and schedule 80 pipe for YCW3.  Perforated 304 stainless steel screens are welded along the seam for maximum strength.  If the media is not specified, screens for steam will be supplied.  Options include epoxy coating and galvanizing, special flange drilling, and the addition of magnets.

Non-Shock Working Pressure for the YCW1 is 150psi at 565F for steam, 285psi at 100F for water, gas, and oil (WOG).   The YCW2  is 300psi at 838F for steam, 740psi at 100F for WOG.  The YCW3  is 600psi at 1125F for steam, 1440psi at 100F for WOG.

These strainers self-clean by opening the drain plug connected to the blow-off port.  See the maintenance instructions for more detailed information on servicing the strainer, and the submittal sheet for additional technical data.

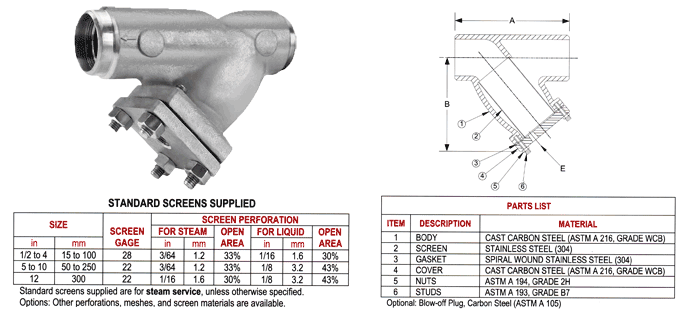

Illustration Image
swipe to see more products
MODEL SIZE
(in)
ENDS CLASS PRESS (STEAM)
(psi)
PRESS (WOG)
(psi)
WT
(lbs)
A
(in)
B
(in)
E
(in)
ITEM NO
 YCW1   1/2   150# WELD   150   150   285   7   6-1/2   3-3/4   3/8   YCW10050
 YCW2   1/2   300# WELD   300   300   740   6   6-1/8   3-3/4   3/8   YCW20050
 YCW3   1/2   600# WELD   600   600   1440   6   6-5/8   3-1/2   3/8   YCW30050
 YCW1   3/4   150# WELD   150   150   285   11   7-3/8   4-1/4   1/2   YCW10075
 YCW2   3/4   300# WELD   300   300   740   13   7-3/4   4-1/4   1/2   YCW20075
 YCW3   3/4   600# WELD   600   600   1440   12   8-5/16   3-3/4   1/2   YCW30075
 YCW1   1   150# WELD   150   150   285   11   7-3/8   4-1/4   1/2   YCW10100
 YCW2   1   300# WELD   300   300   740   13   7-7/8   4-1/4   1/2   YCW20100
 YCW3   1   600# WELD   600   600   1440   12   8-5/16   3-3/4   1/2   YCW30100
 YCW1   1-1/4   150# WELD   150   150   285   12   7   5-1/8   1/2   YCW10125
 YCW2   1-1/4   300# WELD   300   300   740   19   8-1/8   5-1/8   1/2   YCW20125
 YCW3   1-1/4   600# WELD   600   600   1440   19   10-1/8   5-1/2   1/2   YCW30125
 YCW1   1-1/2   150# WELD   150   150   285   14   7-1/8   5-1/8   1/2   YCW10150
 YCW2   1-1/2   300# WELD   300   300   740   19   8-1/4   5-1/8   1/2   YCW20150
 YCW3   1-1/2   600# WELD   600   600   1440   27   10-1/4   5-1/2   1/2   YCW30150
 YCW1   2   150# WELD   150   150   285   22   7-7/8   6-1/16   1/2   YCW10200
 YCW2   2   300# WELD   300   300   740   33   9-1/2   6-1/16   1/2   YCW20200
 YCW3   2   600# WELD   600   600   1440   40   11   7   1/2   YCW30200
 YCW1   2-1/2   150# WELD   150   150   285   32   9-3/4   6-1/2   1   YCW10250
 YCW2   2-1/2   300# WELD   300   300   740   44   9-3/4   6-1/2   1   YCW20250
 YCW3   2-1/2   600# WELD   600   600   1440   60   12   8-1/4   1   YCW30250
 YCW1   3   150# WELD   150   150   285   41   10-1/16   7-7/16   1   YCW10300
 YCW2   3   300# WELD   300   300   740   58   12   7-5/16   1   YCW20300
 YCW3   3   600# WELD   600   600   1440   78   13-1/2   9-1/4   1   YCW30300
 YCW1   4   150# WELD   150   150   285   63   12-1/8   8-15/16   1-1/2   YCW10400
 YCW2   4   300# WELD   300   300   740   90   14-1/2   8-15/16   1-1/2   YCW20400
 YCW3   4   600# WELD   600   600   1440   160   17-15/16   12-1/2   1-1/2   YCW30400
 YCW1   5   150# WELD   150   150   285   111   15-1/2   13-3/8   2   YCW10500
 YCW2   5   300# WELD   300   300   740   180   19-5/16   13-3/8   2   YCW20500
 YCW3   5   600# WELD   600   600   1440   254   22-1/4   15   2   YCW30500
 YCW1   6   150# WELD   150   150   285   136   18-1/2   13-1/8   2   YCW10600
 YCW2   6   300# WELD   600   600   740   180   19-5/16   13-1/8   2   YCW20600
 YCW3   6   600# WELD   600   600   1440   364   25-5/8   20   2   YCW30600
 YCW1   8   150# WELD   150   150   285   212   21-3/8   15-11/16   2   YCW10800
 YCW2   8   300# WELD   600   600   740   304   23-3/8   15-7/8   2   YCW20800
 YCW3   8   600# WELD   600   600   1440   670   31-3/4   24   2   YCW30800
 YCW1   10   150# WELD   150   150   285   280   26   18-7/16   2   YCW11000
 YCW2   10   300# WELD   300   300   740   470   27-3/8   18-7/16   2   YCW21000
 YCW3   10   600# WELD   600   600   1440   1090   37-11/16   28-1/2   2   YCW31000
 YCW1   12   150# WELD   150   150   285   460   29-7/8   21-3/16   2   YCW11200
 YCW2   12   300# WELD   300   300   740   709   32   23-1/16   2   YCW21200
 YCW3   12   600# WELD   600   600   1440   1558   45-1/2   34-1/2   2   YCW31200
